裝配式不銹鋼接線盒鉑電阻　WZP-2312AB　WZP2-2312AB

產品型號
用戶自定

生產廠家

類別
熱電阻

想了解更多有關自?xún)x產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

裝配式不銹鋼接線盒鉑電阻　WZP-B系列（采用先進鉑電阻元件）

　　工業用鉑電阻作為溫度測量的變送器，通常用來和顯示、記錄、調節儀表配套。直接測量各種生產過程中從-200℃～500℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

　　本系列裝配式鉑電阻采用引進鉑電阻元件作測溫元件。因此，它具有良好的電輸出性能，可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供精確的溫度變化輸入信號。

□結構原理

　　裝配式鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑電阻可以同時輸出二組相同電阻信號供使用。

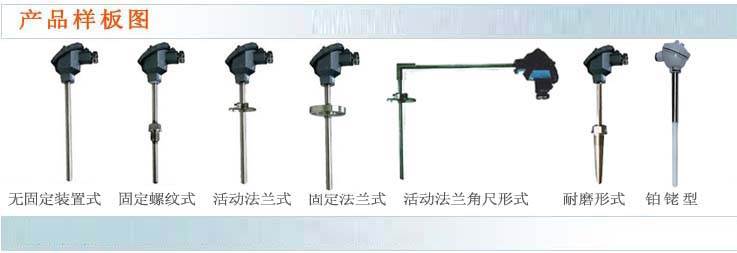

　　鉑電阻是一種溫度傳感器，它是利用鉑絲在溫度變化時自身電阻也隨著變化的特性來測量溫度的，不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能安全地使用在各種場合，裝配式鉑電阻接線盒分防濺式和防水式兩種類型供選擇。安裝固定裝置有固定螺紋、活動法蘭盤、固定安裝法蘭盤和帶固定螺栓錐形保護管裝置等形式。

□主要技術指標

熱電阻感溫元件在0℃的電阻值（R0）

分度號Pt100：

A級　R0＝100±0.06Ω

B級　R0=100±0.12Ω

·量程規格

型　號	分度號	測溫范圍℃	精度等級	允許偏差△t　℃
WZP	Pt100	-200～500	A級	-200～650℃時允差 ±（0.15或+0.002︱t︱）
WZP	Pt100	-200～500	B級	-200～800℃時允差 ±（0.3或+0.005︱t︱）

注：“t”為感溫元件實測溫度絕對值。

·熱響應時間

在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。

·公稱壓力

一般是指在常溫下，保護管所能承受靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方式、置入深度以及被測介質的流速、種類有關。

·熱電阻絕緣電阻：

常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％，常溫絕緣值應不小于100MΩ。

·熱電阻允許通過電流

通過鉑電阻測量電流最大不超過5MA.

□型號規格

·防水式接線盒

型號	分度號	測量范圍℃	精度等級	熱響應時間 T0.5S	長度L×lmm
WZP-236SB WZP_2-236SB	Pt100	-200～500	A級或B級	≤15	95 342 144 392 192 442 242 492 292 542

注：（1）保護管材料：lCr18Ni19Ti不銹鋼

L=180+l

·無固定裝置式

型號	分度號	測量范圍℃	精度等級	熱響應時間 T0.5S	長度L×lmm	接線盒形式
WZP-1312AB	Pt100	-200 -500	A級或B級	≤45	225 250 300 350 500 550 650 900 1150	防水式
WZP_2-1312AB

注：（1）保護管材料：lCr18Ni19Ti不銹鋼

鉑電阻感溫原件為鎧裝形

雙支為三線制引線。

·固定螺紋式

型號	分度號	測量范圍℃	精度等級	熱響應時間 T0.5S	長度L×lmm	接線盒形式
WZP-212AB	Pt100	-200 -500	A級或B級	≤45	225×75 250×75 300×150 350×200 400×250 450×300 550×300 550×400 650×500 900×750 1150×1000	防水式
WZP_2-212AB

注：（1）保護管材料：lCr18Ni19Ti不銹鋼

鉑電阻感溫原件為鎧裝形

雙支為三線制引線。

·活動法蘭式

型號	分度號	測量范圍℃	精度等級	熱響應時間 T0.5S	長度L×lmm	接線盒形式
WZP-3312AB	Pt100	-200 ～500	A級或B級	≤45	225 250 300 350 400 450 550 650 900 1150	防水式
WZP_2-3312AB

注：（1）保護管材料：lCr18Ni19Ti不銹鋼

鉑電阻感溫原件為鎧裝形

雙支為三線制引線。

·固定法蘭式

型號	分度號	測量范圍℃	精度等級	熱響應時間 T0.5S	長度L×lmm	接線盒形式
WZP-4312AB	Pt100	-200 ～500	A級或B級	≤45	225×75 250×100 300×150 350×200 400×250 450×300 550×300 550×400 650×500 900×750 1150×1000	防水式
WZP_2-4312AB

注：（1）保護管材料：lCr18Ni19Ti不銹鋼

鉑電阻感溫原件為鎧裝形

雙支為三線制引線。

·固定螺紋錐形保護管式

型號	分度號	測量范圍℃	精度等級	熱響應時間 T0.5S	長度L×lmm	接線盒形式
WZP-6312AB	Pt100	-200 ～500	A級或B級	≤90	225×75 250×100 300×150 350×200 400×250	防水式
WZP_2-6312AB

注：（1）保護管材料：lCr18Ni19Ti不銹鋼

鉑電阻感溫原件為鎧裝形

雙支為三線制引線。
