電感壓力變送器 YSG-02

產品型號

生產廠家

類別
壓力表
想了解更多有關自儀產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

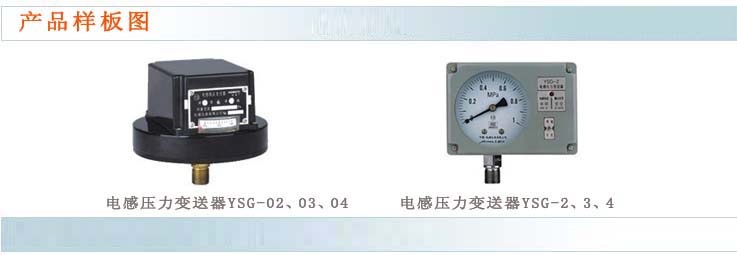

電感壓力變送器 YSG-2、3、4 / YSG-02、03、04


    YSG系列壓力變送器為電感壓力（微壓）變送順，主要適用于工業生產過程和測量系統中用以測量各種非結晶和非凝固性的對鋼或鐵及其合金不起腐蝕作用的流全介質的壓力或負壓。本儀表既能將被測介質的壓力值轉換成標準直流的電流信號，以便于較長距離傳送測量值，而最終能在中央控制室中與二次儀表進行配套，以實現生產過程的自動檢測與控制，又具有機械式指針直接示壓力值的特點，以便于現場工藝檢查和調校。

□主要技術指標

精度度等級：1.6
型號及名稱
YSG-2
壓力變送器
YSG-02
壓力變送器
YSG-3
壓力變送器
YSG-03
壓力變送器
YSG-4
壓力變送器
YSG-04
壓力變送器
工作電壓
AC  220V
DC  24V
AC  220V
輸出信號
DC 0-10mA
DC 4-20mA
DC 0-20mA
負戴電阻
≤1.5KΩ
≤350KΩ
≤50KΩ
接線端子
①    ②   ③   ④  ⑤
+輸出 –   220V    接地
①    ②
+輸出 一  二線制
①    ②   ③   ④  ⑤
+輸出 –   220V    接地
重量
1.0kg
1.3kg
1.0kg
1.3kg
1.0kg
1.3kg
配套二次儀表
XMY-20壓力數字顯示儀
XMY-30壓力數字顯示儀
XMY-30壓力數字顯示儀
（本廠生產）
XMY-22壓力數字顯示控制儀
XMY-32壓力數字顯示控制儀
XMY-32壓力數字顯示控制儀


使用環境條件：-10-55℃，相對溫度不在于85%
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.75%/10℃。

型號
YSG-2、3、4壓力變送器
YSG-02、03、04壓力變送器
測

溫

范

圍
0-0.06
0-0.1
0-0.16
0-0.25
0-0.4
0-0.6
0-1
0-1.6
0-2.5
0-4
0-6
0-10
0-16
0-25
0-40
0-60
-0.1-0



0.1-0.06
0.1-0.15
-0.1-0.3
-0.1-0.5
-0.1-0.9
-0.1-1.5
-0.1-2.4
0-250
0-400
0-600
0-1000
0-1600
0-2500
0-4000
0-6000
0-10000
0-16000
0-25000
0-40000
-250-0
-400-0
-600-0
-1000-0
-1600-0
-2500-0
-4000-0
-6000-0
-10000-0
-16000-0
-25000-0
-40000-0
-120-+120
-200-+200
-300-+300
-500-+500
-800-+800
-1200-+1200
-2000-+2000
-3000-+3000
-5000-+5000
-8000-+8000
-12000-+12000
-20000-+20000
Mpa
(Pa)

□結構原理
   儀表由兩部分組成：一是機械式指針指示壓力表，另一是變換部及電子放大器。前者由測量系統傳動指示部分和外殼部分組成。儀表的外殼為防濺型結色，具有較好的密封性，故能保護內部機色免受機械損傷和污穢侵入。后者括拉移----------電感變換器及電子放大器。放大器部件用室溫硫化硅橡膠浸涂表面，故具有較好的耐腐蝕性及搞潮性能。



?
