智能型角行程電動執行機構 DKJ-EX系列

產品型號

生產廠家

類別
電動執行機構

想了解更多有關自?xún)x產品與相關解決方案嗎?

給我們發電子郵件

或者致電我們:
021-33878550


DKJ-EM型角行程電動執行機構(智能一體化)


一 產品用途

    DKJ(ZKJ)型角行程電動執行機構以交流電源為動力,接受統一標準信號4~20mAdc(或0~10mAdc)將此信號轉變成對應的轉角位移,操縱風門擋板,蝶閥,球閥等調節機構,執行過程控制系統的自動調節任務。

二 產品主要特點

    執行機構的控制器集位置發送器與伺服放大器與一體,用單片微處理器作主控元件可直接接受模擬量控制。

    具有接受無源開關量(如DCS系統的DO)控制功能。

    控制器帶有LED數碼顯示,可以清晰直觀的顯示執行機構的運行狀態和調節機構的開度。

    控制器帶有操作面板,一般不需打開控制器外殼,就可以人機對話的方式,對執行機構進行調整和參數設定。

    輸出軸在行程的極限位置時(開位和關位),具有開關量信號輸出,供控制系統選用。

    具有斷輸入信號,斷反饋信號,執行機構或調節機構卡死等故障保護功能以及故障顯示和故障報警信號輸出(開關量接點)。

三主要技術指示
1.輸入信號:a模擬量信號4~20mAdc(輸入電阻250Ω)
            b開關量信號(外部無源接點接通有效 ,開,關方向各一付接點)
2.位置反饋:4~20mAdc(負載電阻500Ω)
3.基本誤差限:±1.5%  ±2.5%
4.死區設定:1%~2%
5.回差:不大于1.5%
6.額定行程:90°(轉角)
7.額定負載及時間:見表一
8.工作電源:220V,50Hz
9.使用環境:
溫度-25℃~70℃
相隨濕度<95%
周?chē)諝獠缓g性氣體


10.常用產品的型號與規格
型號
額定負載
(Nm)
額定電流
(A)
分相電容容量
質量
(Kg)
DKJ-210EX
100
0.5
4
31
DKJ-310EX
250
0.65
5
48
DKJ-410EX
600
1.5
10
86
DKJ-510EX
1600
2.5
20
145
DKJ-610EX
4000
3.5
33
200
DKJ-410EX額定負載為1000Nm的產品需定制

六 訂貨須知
1.訂貨時應注明產品的名稱 型號和數量
2. 如需要配置操作器和球形鉸鏈應另注明
3.本產品適配的操作器型號如下:ZPT-1002電動操作器(無源開關量操作器)
SFD-5002信號操作器(模擬信號輸出操作器)
球形鉸鏈的規格應與執行機構的規格相適應。

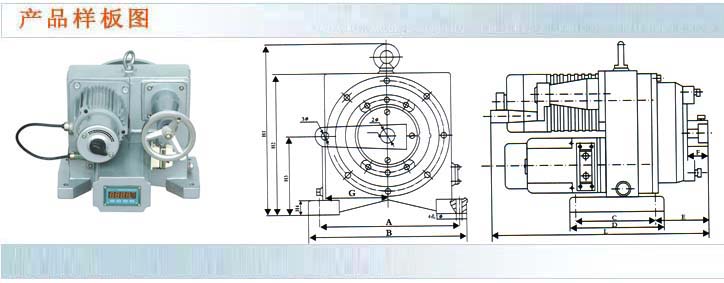

型號
A
B
C
D
E
F
G
H1
H2
H3
H4
L
1∮
2∮
3∮
DKJ-210EX
220
±0.2
245
130±0.2
152
86
35
100±0.2
270
233
128
20
360
∮12
∮25
∮14
厚15
8x7
DKJ-310EX
260
±0.2
300
100±0.2
130
115
50
120±0.2
307
260
135
20
445
∮13
∮35
∮16厚21
10x8
DKJ-410EX
320
±0.2
365
130
±0.2
162
121
60
150±0.2
380
322
170
30
565
∮14
∮40
∮18
厚23
12x8
DKJ-510EX
390
±0.2
424
180
±0.2
212
142
80
170±0.2
440
379
196
35
640
∮14
∮58
∮20
厚25
18x11
DKJ-610EX
430
±0.2
476
200
±0.2
240
140
100
170±0.2
495
435
225
35
690
14
60
30厚25
18x11

















?
