膜盒壓力表 YE-100

產品型號

生產廠家

類別
壓力表

想了解更多有關自儀產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

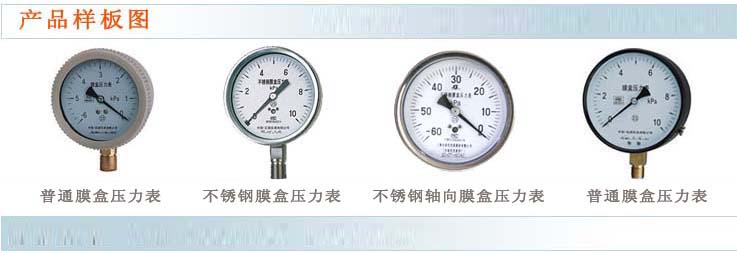

YE-78、100、150膜盒壓力表

膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆

炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管

道等設備上，本儀表可以就地安裝并現場指示。

YE-75膜盒壓力表具有體積小等特點，已批量出口日

本等國家。

□主要技術指標

·標度范圍、精確度等級及重量

型號	標度范圍Kpa			精確度等級基本誤差限±%	重量kg
	正壓	負壓	正負壓
YE-75 YE-100 YE-150	0~1.6 0~2.5 0~4 0~6* 0~10* 0~16* 0~25* 0~40*	-1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0	-0.8~+0.8 -1.2~+1.2 -2~+2 -3~+3 -5~+5 -8~+8 -12~+12 -20~+20	2.5	0.5

注：YE-75、100僅生產*規格

工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，相對溫度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。

溫度影響：使用溫度便離20±5℃時，其溫度附加誤差不大于0.4%/10℃。

·導（測）壓系統及外殼等主要零件的材質

零件名稱	材料牌號
接頭	黃銅HPb59-1
膜盒	錫青銅QSn6.5-0.1
齒輪傳動機構	銅HPb59-1
表殼、罩殼	冷軋銅板20

□結構原理

儀表由測量系統（包括接頭、波紋膜盒等），傳動機構（包括拔桿機構，齒輪傳動機構），指示部件（包括指針與度）和外殼（包括表殼、襯圈和表玻璃）所組成。

儀表的工作原理是基本波動膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經過拔桿—齒輪傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。

□外形尺寸

型號	D	H₁	L	d	h	□s
YE-75	Φ77	71	14	M16×1.5	14	□17
YE-100	Φ100	90	20	M20×1.5	17	□22
YE-150	Φ150	118	20	M20×1.5	17	□22
