數據記錄儀（溫度巡回檢測儀）　DX-TB00

產品型號

生產廠家

類別
記錄儀

想了解更多有關自?xún)x產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

DR系列數據記錄儀（溫度巡回檢測儀）

　　數據記錄儀（溫度巡回檢測儀,以下簡稱數據記錄儀），是一種輸入溫度、直流電壓等模擬信號，在規定的時間間隔進行數據記錄的巡回檢測記錄儀。

　　數據記錄儀分成一體式和分離式二種，其中一體式有30點、20點、15點三種測定點數；分離式有主體和端子箱組成，主體想裝有把手可攜帶，也可用于嵌裝。最大測量點數可達210點，共有5個種類。廣泛應用于工業爐溫度發布、電子產品特征試驗、氣象觀察、發動機測試、公害測定管理、原子能材料試驗、全自動校正裝置、測量研究和試驗等。

·帶有8種或9種測定量程

30點及15點的數據記錄儀帶有8種測定量程，其中熱電偶5種（S、K、J、E、T），直流電壓3種（±20mV、±50mV、±5V）。20點的記錄儀除上述8種測定量程外，還帶有PT100測溫電阻，共計9種測定量程。

在分離式記錄儀中，有用于5種測定量程（輸入點數為30點）及用于9種測定量程（輸入點數為20）的端子箱，均能與主體相連接。

·能分成8組進行記錄

能把測定的點數最多分成8組同時進行測量。（能任意分組，例如第一組是K熱電偶，第2組式±20mV量程.....等等）。

·高精度

熱電偶的線性化式采用數字線性化方式，能達到高精度。

·數字鍵的設定方式及其設定的確認

分組設定，量程設定，時間間隔（打印周期）設定等均由數字鍵操作，設定方法簡單方便，此外，通過按動“列表打印”鍵，能把設定的內容全部打印出來。

·偏差運算功能

能把對應于第一組第一點的溫度差和電壓差直接打印出來，在測量溫度分布，十分有效。

·報警打印功能

用數字鍵輸入溫度，直流電壓等的設定值，打印時，如果數值偏離設定值，就會在打印出測定數據的同時，打印出H或L的標記。

使用這個功能就容易判斷合同或不合格。

·攜帶級嵌裝二用

儀表裝有手把，在移動使用場合，十分方便。儀表也可裝于儀表屏上，在拆除把手及上下罩殼后，即可用于嵌裝。

□型號規格

·一體化

型號	測定點數	測定量程
DR030	30點	S，K，E，J，T熱電偶絲及±20mV、±50mV、±5mV、等5種
DR020R	20點	除上述外，再加上Pt100Ω測溫電阻共9種

·分離式端子箱（測定點數30～210點）

型號	測定通道	輸入點數	測定量程
DX-TB1T	001～ 030ch.用	30點	S，K，E，J，T熱電偶及±20mV、±50mV、 ±5V共8種
DX-TB2T	031 ～060ch. 用	30點
DX-TB3T	061～ 090ch. 用	30點
DX-TB4T	091～ 120ch. 用	30點
DX-TB5T	121 ～150ch. 用	30點
DX-TB6T	151 ～180ch. 用	30點
DX-TB7T	181 ～210ch. 用	30點

·分離式主體（測定點數90點 、210點）

型號	測定點數	端子軸數
DR090L	最大90點	外接端子箱，可連接3只
DR210L	最大210點	外接端子箱，可連接7只

·分離式端子箱（測定點20 ～140點）

型號	測定通道	輸入點數	測定量程
DX-TB1R	001～ 030ch.	20點	S，K，E，J，T熱電偶及 ±20mV、±50mV、 ±5V及Pt100熱電阻共9種
DX-TB2R	031 ～060ch.	20點
DX-TB3R	061～ 090ch.	20點
DX-TB4R	091～ 120ch.	20點
DX-TB5R	121～ 150ch.	20點
DX-TB6R	151 ～180ch.	20點
DX-TB7R	181～ 210ch.	20點

·分離式主體和端子箱的配套（測定點數20-90點）

主體	端子箱
DR090L	測度點數	測定量程	20點	30點	40點	50點	60點	70點	80點	90點
	S、K、E、J、T熱電偶 ±20mV、±50mV、±5mV 共8種		‐	DX-TB1T	‐	DX-TB1T	DX-TB1T DX-TB2T 或*2 DX-TB1R DX-TB2R DX-TB3R	*3 DX-TB1T	DX-TB1T DX-TB2T	DX-TB1T DX-TB2T DX-TB3T

	除上述外、再加上 PT100熱電阻共9種		DX-TB1R	‐	*1 DX-TB1R DX-TB2R	DX-TB2R		DX-TB2R DX-TB3R	DX-TB3R	‐

□主要技術指標

·測量對象

測定點數：最多210點

測定量程：有8種測定量程和9種測定量程兩大類，在8種測定量程中，熱電偶有5種（S、K、E、J、T），直流電壓有3種（±20mV、±50mV、±5V）；在9種測定量程中，除上述8種外，還有測溫電阻（PT100Ω）。

分組數：最多8組

□標準測定范圍及測定精度

輸入		測定范圍	分辨率	測定精度
熱電偶	S	0-1600℃	0.1℃	±0.2%用戶 要求可做到 ±0.1%	不包括基準點補償精度及輸入端子溫度分布。
	K	‐200-1200℃
	E	‐200-600℃
	J	‐200-800℃
	T	‐200-400℃
電流電壓		‐20-20mV	1μV
		‐50-50mV	10μV
		‐5-5mV	1mV
測溫電阻		‐200-500℃	0.1℃

溫度漂移：小0.005％/℃（顯示值）

基準點補償精度：±0.3℃（輸入端子板溫度平衡時）

輸入端子溫度分布：小于±0.2℃（輸入端子板溫度平衡時）

漂移實償：通過消零，自動進行補償

輸入特性：輸入阻抗大于8MΩ（加入輸入時）輸入偏置電流約2NA

最大允許輸入電壓：DC ±20V

最大允許同相電壓：DC 200V （包括各個輸入通道之間）

·安全功能

停電措施：停電時-（1)時鐘和時間間隔定時器能正常動作，設定值能繼續保持?！　　　　　。?）設定、顯示、打印、測定功能停止運動。

復電時-（1)自動起動。（2）打印出停電和復電時間

停電保證時間-設定值能保持約6個月，時鐘及時間間隔定時器能動作18個小時。

斷線檢出：由信號源電阻值進行栓出。（電阻值大于約50kΩ時，定為斷線）。當與其它儀表或輸入方式并聯使用時，與大華儀表廠洽談。

超量程：帶顯示、打印功能。

欠量程：帶顯示、打印功能。

斷線：帶顯示、打印功能、

·設定方式

設定操作：通過數字鍵和功能鍵進行設定。

設定項目：月、日、時分打印周期分組量程：能夠設定每組的偏差運算及報警打字，偏差運算的基準值式第一組第一通道的數字。報警設定值（上下限、各組共同設定）。重復顯點序

·動作規格

測定速度：約0.5s/點（DR210L型，約0.1s/點）

打印周期：1min-99h59min(每1min可任意設定)

測定方式：RUN-測定動作 SET-設定動作

測定動作：自動-按照時間間隔的設定時間打印指定點數的數據。手動-用數據開關打印指定點數的任意時間的數據。重復顯示-每隔1秒鐘重復顯示指定的點數。巡回檢測-本儀表有多種選件，其中DR015、DR020、DR030、DR090的基型表，DR210的快速型儀表，帶RS232接口的儀表有巡回檢測功能。巡回檢測有快速、慢速二種可任意切換。快速0.5s/點、慢速1.5s/點。

打印機：打印模類型-熱敏式點矩陣打印機 打印速度-約0.5s/行

·顯示部

顯示元件：7段發光二極管顯示

顯示內容：點數編號-01-09或3為（DR210L）數據-0-±20000 超量程、斷線 設定值-設定時顯示各設定值

·打印機部

記錄紙：折疊式熱敏記錄紙（發出黑色）全長20m、寬60mm

打印內容：月、日、時間、點數編號、測定數據、單位、報警時上下限的報警標志、偏差運算標志、分組編號、量程、重復顯示點數、報警設定值。

·使用條件

環境溫度：-5-40℃

環境濕度：小于90％RH

電源：AC 220V ±10％ 50HZ、60HZ

功耗：約40W（正常時）

外形尺寸：149*280*380（mm)H*W*D

重量：一體式-約8kg 分離式-主體約7kg，端子箱約3kg

□選件

名稱	內容
傳送輸出	具體把測定數碼傳送到穿孔機等外部設備的功能，輸入方式有二進制輸出（DR090L、DR210L除外）或BCD碼輸出。
外部請求	從外部得到接點信號，具有與按下面板的數據開關 相同的功能。
時間間隔輸出信號	在內藏的時間間隔定時器起動時，輸出接點信號，能應 用于積算儀的復位和與上部時序的匹配。
外部時間間隔起動信號	通過外部的接點信號來控制時間間隔定時的動作的開 始和停止。
外部時鐘起動信號	通過外部的接點信號來控制時鐘的超動和停止，這時的時鐘市顯示走動時間
時鐘、時間間隔的分/秒轉換	時鐘和時間間隔均能獨立進行min/s切換，當轉換到秒時，月日的日歷停止走動
外部端子箱（DR030，DR020用）	輸入端子部從主體拆下裝到外接的箱殼上。標準距離2m。
模擬輸出	輸出重復顯示點序的模擬信號
BCD碼輸入	與模擬輸入不同，能夠在1點輸入數據信號（BCD碼）
高速存取式	測定速度約0.1s/1點打印機打印速度約0.5s/行宜用于測 定點數多或輸入變化大的場合（標準：DR210L)
逆向打印	逆向打印文字和數據，切下打印好數據的記錄紙時，第一點就位于上首。
GP-IB接口（IEEE488)	是用于連接IEEEE488-1925標準的GP-IB總線的接口，能以聯機方機從外部設定動作和處理輸出數據。
RS232C	是EIA標準的RS232串行接口，能以聯機方式從外部設定動作和處理輸出數據。
標準外輸入	是指壓力、流量、JIS標準外的熱電偶等輸入

□訂貨須知

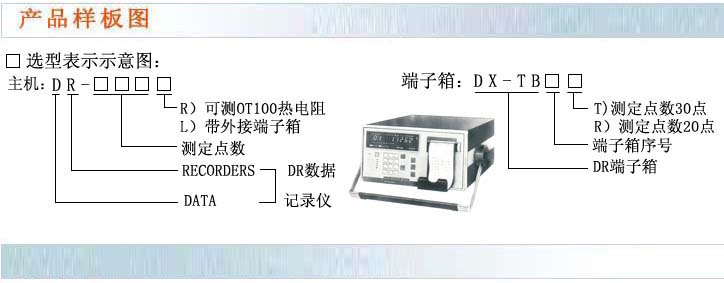

·型號 DR-□□□□

·端子箱型號、序號型號DX-TB□□

·特殊要求請向技術部門聯系

·訂貨時應注明：

1.有多少點需測量mA值，由大華廠在交貨時配給相應數量的精密電阻。

2.如希望再進行顯示、打印的讀數變換，將標準信號變換成你所需要的直觀的流量壓力、溫度等工程參數，本儀表可顯示變換量的工程參觀（無單位），可打印變換后的工程參數及工程單位（二位）。訂貨時要詳細寫明對應的變換值及變換單位。

·訂貨電話：021-56697188　傳真：021-56877599
