WRR系列熱電偶 WRR-130

產品型號
客戶自定

生產廠家

類別
熱電偶

想了解更多有關自儀產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

WR系列裝配式熱電偶

工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

根據國家規定，我廠從1987年起開始生產符合IEC國際標準分度號的鉑銠₃₀-鉑銠₆、鉑銠₁₀-鉑、鎳鉻-鎳硅、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等型式熱電偶，應符合JB/T3238-1999標準。

□主要技術指標

溫度測量范圍和允許誤差

熱電偶類別	代號	分度號	測量范圍℃	允許偏差△t　℃
鉑銠₃₀-鉑銠₆	WRR	B	0～800	±1.5℃或±0.25%│t│
鉑銠10-鉑	WRP	S	0～1600	±1.5℃或±0.25%│t│
鎳鉻-鎳硅	WRN	K	0～1300	±2.5℃或±0.75%│t│
鎳鉻-銅鎳	WRE	E	0～800	±2.5℃或±0.75%│t│

注“t”為感溫元件實測溫度

·熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T_0.5表示。

·熱電偶公稱壓力　

一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。

·熱電偶最小置入深度　　

應不小于其保護管外徑的8～10倍（特殊產品例外）。

·熱電偶絕緣電阻（常溫）　　

常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。

a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100.

即Rr.L≥100 MΩ。M L＞1m

式中：Rr-熱電偶的常溫絕緣電阻值MΩ

b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ

·上限溫度絕緣電阻

熱電偶的上限溫度絕緣電阻應不小于下表現定：

上限溫度tm℃	試驗溫度t℃	電阻值MΩ
100≤tm＜300	t=tm	10
300≤tm＜500	t=tm	2
500≤tm＜850	t=tm	0.5
850≤tm＜1000	t=tm	0.08
1000≤tm＜1300	t=tm	0.02
tm＞1300	t=1300	0.02

□工作原理

熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值。

熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

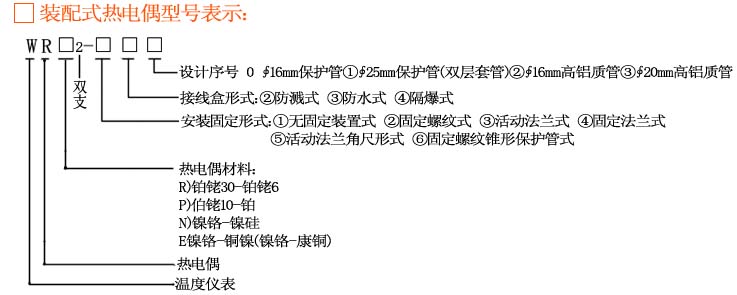

□型號規格

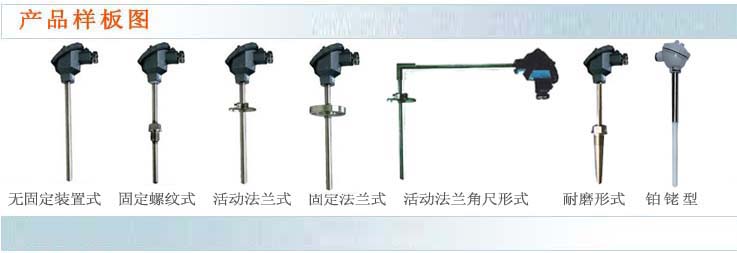

無固定裝置式（陶瓷保護管）熱電偶

熱電偶類別	產品型號	分度號	測溫范圍℃	規格		熱響應時間T_0.5S
				直徑mm	保護管材料
單支鉑銠₃₀-鉑銠₆	WRR-120	B (LB-2)^﹡	0～1600	Φ16	剛玉質	<150
	WRR-121			Φ25		<360
雙支鉑銠₃₀-鉑銠₆	WRR₂-120			Φ16		<150
	WRR₂-121			Φ25		<360
單支鉑銠₁₀-鉑	WRP-120	S (LB-3)^﹡	0～1300	Φ16	高鋁質	<150
	WRP-121			Φ25		<360
雙支鉑銠₁₀-鉑	WRP₂-120			Φ16		<150
	WRP₂-121			Φ25		<360
單支鎳鉻-鎳硅	WRN-122	K (EU-3)^﹡	0～1100	Φ16	高鋁質	<240
	WRN-123		0～1200	Φ20
雙支鎳鉻-鎳硅	WRN₂-123		0～1100
單支鉑銠₃₀-鉑銠₆	WRR-130	B (LL-2)^﹡	0～1600	Φ16	剛玉質	<150
	WRR-131			Φ25		<360
雙支鉑銠₃₀-鉑銠₆	WRR₂-130			Φ16		<150
	WRR₂-131			Φ25		<360
單支鉑銠₁₀-鉑	WRP-130	S (LB-3)^﹡	0～1300	Φ16	高鋁質	<150
	WRP-131			Φ25		<360
雙支鉑銠₁₀-鉑	WRP₂-130			Φ16		<150
	WRP₂-131			Φ25		<360
單支鎳鉻-鎳硅	WRN-133	K (EU-2)^﹡	0～1200	Φ30	高鋁質	<240
雙支鎳鉻-鎳硅	WRN₂-133		0～1100

·保護管直徑和長度規格表

Φ16（單層）		Φ20		Φ25（雙層管）
總長L	置深I	總長L	置深I	總長L	置深I
300	150	400	250	550	400
350	200	450	300	650	500
400	250	550	400	900	750
450	300	650	500	1150	1000
550	400	900	750	1650	1500
650	500	1150	1000	2150	2000
900	750	1650	1500
1150	1000	2150	2000
有需不同規格用戶自定

·無固定裝置式熱電偶

熱電偶類別	產品型號	分度號	測溫范圍℃	保護管材料	規格	接線盒形式
					總長Lmm
單支鎳鉻-鎳硅	WRN-120	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20	300 350 400 450 550 650 900 1150 1650 2150	防濺式
雙支鎳鉻-鎳硅	WRN₂-120
單支鎳鉻-銅鎳	WRE-120	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
雙支鎳鉻-銅鎳	WRE₂-120
單支鎳鉻-鎳硅	WRN-130	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20		防水式
雙支鎳鉻-鎳硅	WRN₂-130
單支鎳鉻-銅鎳	WRE-130	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
雙支鎳鉻-銅鎳	WRE₂-130

注1）熱響應時間T_0.5<90秒
