金屬管轉子（浮子）流量計　LZ-100

產品型號

生產廠家

類別
金屬管浮子流量計
想了解更多有關自儀產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

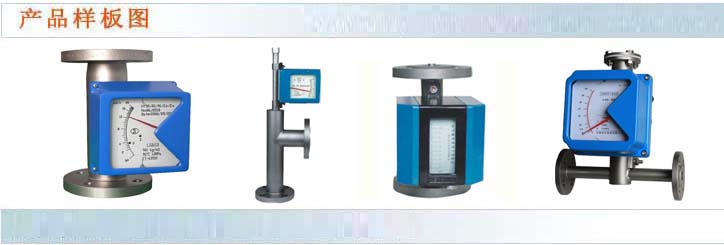

LZ系列金屬管轉子（浮子）流量計


    LZ型系列金屬管轉子（浮子）流量計，采用可變流通面積式測量原理進行計量，適用于測量液體、氣體，被廣泛的用于石油、化工、發電、制藥、食品、水處理等以體的過程控制和計量。

    LZ型系列金屬管轉子（浮子）流量計采用全金屬結構，根據使用功能，分為：現場指示型、電遠傳型、耐腐型、高壓型、保溫夾套型、防爆型，輸出信號有：4～20mA和0～10mA標準電流信號。通過輸出信號，可以與電腦聯網實現流量數據的遠距顯示、記錄、調節、積算和控制。

本產品標準號：JB/T6844-93   Q/YXBM192-1997

本產品執行檢定規程：JJG257-94轉子流量計檢定規程

□主要技術指標

精度等級：1.5、2.0、2.5
壓力損失：6.5Kpa~38.2Kpa
流體溫度：-80℃～400℃（內襯氟塑料為-80℃～90℃）
流體粘度：DN15≤5Mpa*s  DN20～DN150≤300*s
公稱壓力：PN1.6、PN2.5、PN4.0、PN6.3(≥PN10為特殊訂貨)
輸出信號：二線制4～20mA或三線制0～10mA標準電流信號
顯示：10位LCD顯示瞬時、累積流量
調整方式：HALL開關、磁棒操作無需開蓋即可調校
電源：24VDC  25mA
電信號溫度影響：0.5%/10℃
負載電阻：4～20mA/500Ω  0～10mA/1.2KΩ
防爆等級：本安型ibIICT5  LB830S或配相同等級安全柵
隔爆型：dIIBT5
指示器防蝕類別：防塵防滴（IP65）
材質：SUS304或（特殊訂貨）SUS316L或哈氏合金或內襯氟塑料等

□選型編碼A

項目及內容
代碼
舉例
金屬管轉子(浮子)流量計
LZ









LZ
公稱通徑
15
20
25
40
50
65
80
100
125
150


15
20
25
40
50
65
80
100
125
150








15
形狀特征
流量進出口位置及流向 下→上
流量進出口位置及流向 下→上橫
流量進出口位置及流向 左→右
流量進出口位置及流向 右→左
流量進出口位置及流下橫→上橫



A
B
C
D
E







A
浮子材質
不銹鋼 SUS304
不銹鋼 SUS316L(特殊訂貨)
其他：用戶指定需定制




0
1
9






0
公稱壓力
PN1.6
PN2.5
PN4.0
PN6.3
其它





A
B
C
D
E





B
精確度等級
1.5級
2.0級
2.5級






5
6
7




6
顯示方式
大開面指針式
大開面指針式+液晶（累積）+電遠傳
側面型指針式
側面型指針式+電遠傳







A
B
C
D



B
阻尼
無
有








0
1


0
流量范圍
代碼請見選型編碼B（流量范圍）










F
被測介質
液體
氣體









0
1
0

附加功能：報警：代碼為/K

選型舉例：(1)LZ-15A0B6B0F0表示：金屬管轉子流量計，公稱通徑：DN15MM，流體方向：下進上出，浮子材料：SUS304，公稱壓力：PN2.5　精度等級：2.0級，顯示方式：大開面指針式+液晶（累積）積算+電遠傳，阻尼：無阻尼，流量范圍：25-250L/H，介質：液體

(2)LZ-100C1A7A1A1/K表示：金屬管轉子流量計，公稱通徑：DN100MM，流體方向：左進右出，浮子材料：SUS316L（特殊定做），公稱壓力：PN1.6　精度等級：2.5級，顯示方式：大開面指針式，阻尼：帶阻尼，流量范圍：18-1800NM3/H，介質：氣體，附加功能：報警

□選型編碼B（流量范圍代碼）

公稱通徑mm
代碼
20℃
101.325kpa 20℃空氣
舉例
15
A
B
C
D
E
F
G
H
I
J
2.5～25L/h
4～40 L/h
6.3～63 L/h
10～100 L/h
16～160 L/h
25～250 L/h
40～400 L/h
60～600 L/h
63～630 L/h
80～800 L/h
0.07～0.7N m³/h
0.11～1.1 N m³/h
0.18～1.8 N m³/h
0.28～2.8 N m³/h
0.4～4 N m³/h
0.7～7 N m³/h
1.0～10 N m³/h
1.6～16 N m³/h
F
20
A
B
C
0.16～1.6m³/h
0.25～2.5 m³/h
0.3～3 m³/h
4.5～45 N m³/h
7～70 N m³/h
9～90 N m³/h

25
A
B
C
D
E
F
0.1～1 m³/h
0.16～1.6 m³/h
0.25～2.5 m³/h
0.3～3 m³/h
0.4～4 m³/h
0.6～6 m³/h
3～30 N m³/h
4.5～45 N m³/h
7～70 N m³/h
11～110 N m³/h

40
A
B
0.6～6 m³/h
1～10 m³/h
16～160 N m³/h
25～250 N m³/h

50
A
B
C
D
E
0.63～6.3 m³/h
1.0～10 m³/h
1.2～12 m³/h
1.6～16 m³/h
2.0～20 m³/h
10～180 N m³/h
25～250 N m³/h
40～400 N m³/h

65
A
2.5～25 m³/h
75～750 N m³/h

80
A
B
C
D
2.5～25 m³/h
3.0～30 m³/h
4.0～40 m³/h
6.0～60 m³/h
75～750 N m³/h
90～900 N m³/h
110～1100 N m³/h

100
A
B
C
6.0～60 m³/h
8.0～80 m³/h
10～100 m³/h
180～1800 N m³/h


125
A
B
10～100 m³/h
12.5～125 m³/h
250～2500 N m³/h

150
A
B
12～120 m³/h
15～150 m³/h
300～3000 N m³/h


注：1）特殊流量范圍可協商解決，代碼為Z
　　2）對于其他特殊規格，本公司可協商解決

□磁過濾器

    流體若含有能導磁的鐵質微粒，應在流量計前方安裝磁過濾器，磁過濾器中磁鋼為螺旋形排列，能徹夜工排除鐵質微粒并使壓力損失為最小，磁鋼外部包覆氟塑料。磁過濾器內壁也可內襯氟塑料。廠房提供法蘭接頭及夾持式二種，各種口徑高度相同，法蘭符合JB81-59、JB82-59標準，高度尺寸與法蘭尺寸有特殊需要可與我公司協商。

□訂貨須知

    按照選型編碼確定的型號是在標準狀態下的，為達到準確使用流量計的目的，還需提供工作狀態下的密度、粘度或工作狀態下的壓力、溫度和介質名稱。

?
