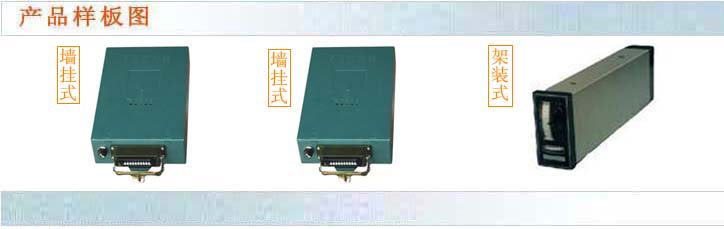

ZPE-2030、ZPE-2031伺服放大器
 ◆概述
ZPE系列電子伺服放大器，是DDZ型電動單元組合儀表中的一個附件，它接受來自變送、調節等單元的信號或操作單元的手控信號，與電動執行機構配合，自動調節執行機構，完成調節任務，它與DDZ型儀表其它單元配套，廣泛應用于電站、化工、石油、冶金、礦山、輕工業等生產過程自動化的調節系統中電話：021-56697188 傳真：021-56877599。
ZPE-2030、ZPE-2031型伺服放大器，是ZP系列放大器中的一種新型功能伺服放大器，是我廠為配合S型儀表研制的新產品。
一、ZPE-2030、ZPE-2031型伺服放大器的顯著特點是：
1、使用專用的隔離集成電路，取代了老產品的磁放大器，因此穩定性好，精度高，抗干憂能力強。
2、采用過零觸發的固體繼電器技術應用到功率開關中，使伺服放大器工作可靠，壽命長。
3、具有正行、反行、工作狀態的燈光指示，在調試和運行中可隨時觀察到整個系統的運行情況。021-56697188 傳真：021-56877599
4、具有動態制動功能，克服執行機構的慣性惰走，使執行機構的定位精度得以較大的提高，減少了執行機構電動機剎車的磨損。
二、ZEP-2031G型伺服放大器的功能：
ZPE-2031型伺服放大器是在ZPE-2030型伺服放大器的基礎上的提高產品，它具有ZPE-2030型伺服放大器的功能和特點，增加了斷信號保護裝置，同時，內部聯接端子的一對事件信號觸點閉合，以啟動外部的報警裝置。
三、ZPE-2030、ZPE-203 Q型伺服放大器的安裝尺寸和出線端子與傳統的伺服放大器相同，ZPE-2030J型、ZPE-2031J型伺服放大器的安裝尺寸和出線端子是根據“S”型總體技術要求的規定而設計和編排的。021-56697188 傳真：021-56877599
執行標準：JB/T8219-1995《工業標準測量和控制系統用電動執行機構》。
 ◆ZPE伺服放大器型號規格
◆主要技術性能
1、輸入信號：II型0～10mA.DC
2、輸入通道：1個
3、輸入電阻：II型 200歐姆 /// III型 250歐姆
4、輸出：輸出電壓降小于2V /// 電流5A
5、死區：II型：1～10%（連續可調）//// III型：0.8～8%（連續可調）
6、斷信號識別：適用于ZPE-2031JIII、ZPE-2031Q III，小于3mA.DC
7、電源：電壓 220V.AC 允差+1%，-1%
8、報警觸頭容量：110V.AC 0.5A/28V.DC.1A /// 適用于ZPE-2031JIII，ZPE-2031QIII
9、使用環境：溫度0～50% /// 相對濕度10%～70% /// 周圍空氣中無起腐蝕作用的介質 /// 大氣壓力 86～106Kpa
◆工作原理
伺服放大器的輸入信號來自變送，調節等單元的標準信號，與執行機構反饋來的位置信號，在放大器的前級進行比較（即代數相減），比較后的信號差值大于放大器的靈敏限時，電動執行機構功率輸出帶動閥門，完成各種自控調節，閥門的開啟方向也就是電動機的轉動方向、取決于輸入信號的量值、電動機總是朝著減小信號和反饋信號差值方向轉動。
由于ZPE-2030采用進口專用的隔離集成電路，將輸入的控制電流和反饋電流信號隔離后轉換成線性較高的電壓信號，克服了磁放大器易產生干擾這一缺點，使執行機構工作穩定可靠。所謂“動態制動”指的是無論電動機正轉還是反轉，當輸入信號和反饋信號達到一致時，即固態繼電器停止輸出的瞬間，內部電路發出一個脈沖，使控制正反轉的兩個固態繼電器同時導通10～20s，從而起到快速制動的作用?！皵嘈盘柋Ｗo”是指當有斷信號事件發生時，放大器一方面關閉兩個固態繼電器，同時對外發出報警觸點，且使執行機構停在當前位置，起到斷信號保護的作用。
|
