LSBJC系列 檢測端安全柵兩/三線制變送器輸入


☞ 性能簡介

  將來自危險區的電流信號,經隔離變送輸出單路或相互獨立的雙路電流/電壓信號到安全區,并可對現場二、三線制變送器提供配電功能,也可通過配置的通訊接口在安全區進行串行通訊聯網。它是智能化的安全柵產品,具有在線故障自診斷功能,用戶也可通過專用手持式中文編程器或計算機對本產品進行輸入信號類型及輸出量程的設置電話:021-56697188傳真021-56697188

☞ 主要技術

□ 防爆標志:[Exia]ⅡC/ⅡB
□ 傳輸精度:±0.2%×F·S
□ 危險區允許輸入信號:直流電流:0-10mA、4-20mA
      輸入阻抗:<200Ω
      供電電壓:空載不高于28V, 滿載不低于18V
      信號類型和量程在訂貨時確定,也可自行編程

□ 向安全區輸出信號:
     直流電流:0~10mA、4~20mA、0~20mA
     直流電壓:0~5V,1~5V,0~10V
     信號類型和量程在訂貨時確定,也可自行編程。

□ 輸出負載能力:直  流:0~10mA≤600Ω;4~20mA≤300Ω

□ 國家儀器儀表電器產品質量監督檢驗中心(CQST)認證參數(9、11間),(13、15間):Um=250VAC/DC

ⅡC參數為:Uo=28.4VDC,Io=88mA,Co=0.055μF,Lo=3.2mH , Po=624mW
ⅡB參數為:Uo=28.4VDC,Io=190mA,Co=0.44μF,Lo=2.8mH , Po=1350mW
(10、11間),(14、15間):Um=250vAC/DC
ⅡC參數為:Uo=10.5VDC ,Co=1.23μF,
ⅡB參數為:Uo=10.5VDC ,Co=11.33μF,

□ 適用范圍:來自變送器、一次儀表、二次儀表等的直流電流信號。
□ 通訊(僅在安全區):RS232或RS485接口,當選用通訊功能時無第二輸出功能。
直流18~32V
□ 功    耗:1.3W(單路20mA輸出,24V供電時)
      2.4W(雙路20mA輸出,24V供電時)

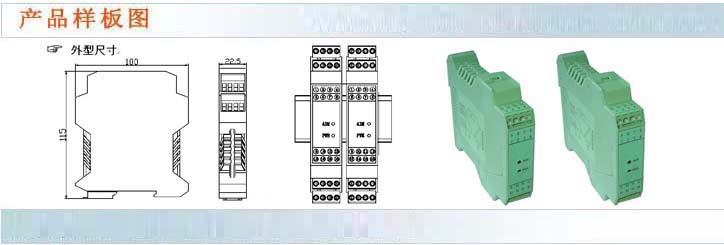

□ 外形尺寸:寬×高×深 (22.5×100×115)mm

電話:021-56697188傳真:021-56877599

☞ 輸出狀態

□ 在用戶不特別指明的情況下,無論輸入信號出現何種故障狀態(開路短路反接超量程),在滿量程范圍內輸出均跟隨輸入信號變化,但最大不超出輸出上限的12.5%(如4-20mA 輸出時,最小輸出可為0mA,最大不超過22mA)。電話:021-56697188傳真:021-56877599
□ 用戶可在訂貨時指定或自行通過編程器,將輸入故障狀態(同上)下的輸出設置為某一固定值,或保持輸入故障前的輸出值不變。

☞ 編程及校準

對本產品編程及校準有兩種方式可供選擇:電話:021-56697188傳真:021-56877599

□ 現場手持式中文編程器:它可對本儀表進行功能編程及計量校準,大屏幕全中文菜單,功能齊全,操作方便,但價格較高;
□ 簡易型編程器:單行液晶菜單操作,可在現場對儀表進行功能設置,使用及攜帶靈活,價格經濟;
□ 由于本產品采用數字化結構,并采取了環境溫度自補償、零點自動校準等先進技術,因此可長年保證準確度在規定范圍內,不需頻繁校準。
□ 如在現場對智能安全柵編程,則必須將安全柵危險側連線斷開后方可接入編程器操作。

☞ 使用環境
安裝位置不得有強烈振動,以及來自信號端、電源端及空間的超過IEC61000-4系列中第三類工業現場電磁干擾的強度,并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。

☞ 面板指示

□ 儀表正常工作時,指示燈POWER(綠色)常亮;
□ 輸入信號有故障報警時,指示燈ALM閃爍或常亮。

☞ 安裝方法:電話:021-56697188傳真:021-56877599

□ 35mm導軌式安裝,安裝時請注意卡位穩定、牢固。
□ 請盡可能垂直安裝,以利于儀表內部熱量散發。

?
