HG5-1366-80 玻璃板液位計

產品型號

生產廠家

類別
玻璃液位計

想了解更多有關自儀產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

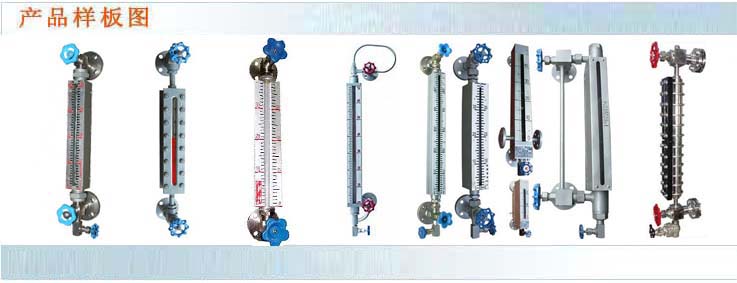

HG5型玻璃板液位計

HG5型玻璃板液位計是按HG5-1364-80標準制造的儀表，儀表具有結構簡單維修方便，安全，可靠等特點，廣泛用于石油、化工等工來領域的各種容器內介質的液位測量電話：021-56697188 傳真：021-56877599。

◆主要技術參數

測量范圍：300、500、800、1100、1400、1700……6000mm

工作壓力： 2.5、4.0、6.3Mpa 0.6Mpa（用于R型）

工作溫度：-20～250℃

鋼球自動封閉壓力：＞0.2Mpa

蒸汽伴熱壓力：≤0.6Mpa

蒸汽夾套接頭：G1/2”外螺紋

連接法蘭標準：HGJ46-91或GJ47-91 DN25 PN2.5、4.0、6.3Mpa,其它法蘭標準如HGJ、GB、ANSI等請用戶注明。

材質：耐熱碳素鋼、不銹鋼

電話：021-56697188 傳真：021-56877599

◆型號規格

A	平面法蘭電話：021-56697188 傳真：021-56877599
B	凸面法蘭
	T	透光式
	R	反射式
		□□	公稱壓力數字
				I	碳鋼
				II	不銹鋼
				III	碳鋼+不銹鋼（僅用于R6和R型）C.S+S.S
					Z	附加蒸氣夾套
						/L=□□□	測量范圍單位：mm

◆液面計規定標記

名稱	型號	規格	標準號	備注
液面計	A(B)T25-I、II A(B)T25-IZ、IIZ	L=500、800、1100、1400、1700	HG5-1364-80	平面法蘭A按HGJ46-91 DN20 PN2.5Mpa制造凸面法蘭B按HGJ46-91 DN20 PN2.5Mpa制造工作壓力：2.5Mpa
	BT64I、II BT64IZ、IIZ	L=500、800、1100、1400、1700	HG5-1365-80	凸面法蘭B按HGJ46-91 DN20 PN6.3Mpa制造工作壓力：6.3Mpa
	BR40-I、II BR40-IZ、IIZ	L=500、800、1100、1400、1700	HG5-1366-80	凸面法蘭B按HGJ46-91 DN20 PN4.0Mpa制造工作壓力：4.0Mpa
	R6-III	304	HG5-1367-80	工作壓力：0.6Mpa
	R6-I、II	304	HG5-1368-80
	R-III	304	HG5-1369-80
	R-I、II	304	HG5-1370-80
	BT40I、II BT40IZ、IIZ	L=500、800、1100、1400、1700	HG-1366-80 派生系列	凸面法蘭B按HGJ46-91 DN20 PN4.0Mpa制造工作壓力：4.0Mpa
	A(B)R25-I、II A(B)R25-IZ、IIZ	L=500、800、1100、1400、1700	HG-1364-80 派生系列	凸面法蘭B按HGJ46-91 DN20 PN2.5Mpa制造工作壓力：2.5Mpa
	BR64-I、II BR64-IZ、IIZ	L=500、800、1100、1400、1700	HG-1365-80 派生系列	凸面法蘭B按HGJ46-91 DN20 PN6.3Mpa制造工作壓力：6.3Mpa

◆標記示例(電話：021-56697188 傳真：021-56877599)

1、透光式玻璃板液面計，平面法蘭，工作壓力2.5Mpa,材質不銹鋼，帶伴熱夾套，測量范圍800mm。

標記：AT25-IIZ/L=800mm HG5-1364-80

2、反射式玻璃板液面計，凸面法蘭，工作壓力6.4Mpa，材質碳鋼，測量范圍1700mm。

標記：BR64-I/L=1700mm HG5-1365-80 派生系列
