鎧裝熱電偶 WRNK-233 WRNK-233 WRNK-234 WRNK-235 WRNK-236 WRNK-238

產品型號
客戶自定

生產廠家

類別
熱電偶
想了解更多有關自儀產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

鎧裝熱電偶 WRNK-233 WRNK-233 WRNK-234 WRNK-235 WRNK-236 WRNK-238


    鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。


□主要技術指標

測溫范圍和準確度
類 別
代號
分度號
套管外徑mm
常用溫度℃
最高使用溫度℃
允許偏差△t
測量范圍℃
允差值
鎳鉻－銅鎳
WREK
E
≥Φ3
600
700
0～700
±2.5℃或±0.75%t
鎳鉻－鎳硅
WRNK
K
≥Φ3
800
900
0～900
±2.5℃或±0.75%t
銅－銅鎳
WRCK
T
≥Φ3
350
400
＜-200
未作規定
-40～350
±0.75%t
注：1）t為被測溫度的絕對值。
    2）T型分度號產平需與廠方協商訂貨。

·鎧裝熱電偶熱響應時間

    在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示

鎧裝熱電偶熱響應時間不大于下表的規定：
熱響應時間T0.5S
接殼式
絕緣式
套管直徑
2.0
0.4
0.5
3.0
0.6
1.2
4.0
0.8
2.5
5.0
1.2
4.0
6.0
2.0
6.0
8.0
4.0
8.0
·絕緣電阻
當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。

·鎧裝熱電偶外徑和名義長度標準規格
鎧裝熱電偶外徑 dmm
Φ8
Φ6
Φ5
Φ4
Φ3
50
75
100
150
200
250
300
400
500
750
1000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
1500
等
注：1、長度按用戶需要定做
2、鎧裝熱電偶直徑d≤Φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分，用戶在安裝時必須加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。
3、直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。

□工作原理

    鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。

    鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。

 民  鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。

鎧裝熱電偶分絕緣式和接殼式兩種。

□結構形式

·安裝固定形式

    固定裝置是供用戶安裝用。除了無固定裝置外，鎧裝熱電偶固定裝置有：固定卡套式、可動卡套式、固定法蘭式、可動法蘭式四種結構形式。固定卡套式供用戶一次性固定；可動卡套式擁護可多次固定。

    為了適應不同行業對固定法蘭盤的焊接結構、尺寸不同的需求，本廠決定增加三種不同焊接方式，不同形式密封的固定法蘭安裝盤，具體請參照裝配式熱電偶附表中d=1～8和表三中的型號。

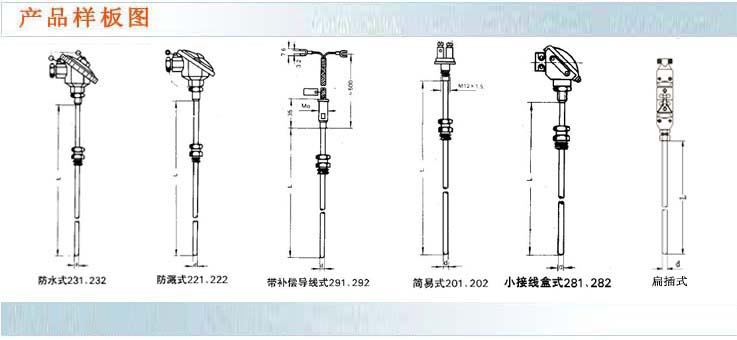

·鎧裝熱電偶自由端（接線盒）形式

    接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防濺式、防水式、手柄式、小接線盒式、接插式、補償導線式多種結構形式。

□產品型號及示意圖表示 (螺紋式鎧裝熱電偶)


·固定卡套螺紋裝置式鎧裝熱電偶

名稱
型號
分度號
工作端形式
單支鎳鉻-銅鎳
WREK-201
WREK-221
WREK-231
WREK-281
WREK-291
E
(EA-2)﹡
絕緣式
WREK-202
WREK-222
WREK-232
WREK-282
WREK-292
接殼式
雙支鎳鉻-銅鎳
WREK2-221
WREK2-231
絕緣式
WREK2-222
WREK2-232
接殼式
單支鎳鉻-鎳硅
WRNK-201
WRNK-221
WRNK-231
WRNK-281
WRNK-291
K
(EU-2)﹡
絕緣式
WRNK-202
WRNK-222
WRNK-232
WRNK-282
WRNK-292
接殼式
雙支鎳鉻-鎳硅
WRNK2-221
WRNK2-231
絕緣式
WRNK2-222
WRNK2-232
接殼式
單支銅-銅鎳
WRCK-201
WRCK-221
WRCK-231
WRCK-281
WRCK-291
T
(CK)﹡
絕緣式
WRCK-202
WRCK-222
WRCK-232
WRCK-282
WRCK-292
接殼式
雙支銅-銅鎳
WRCK2-221
WRCK2-231
絕緣式
WRCK2-222
WRCK2-232
接殼式
注：（1）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

?
