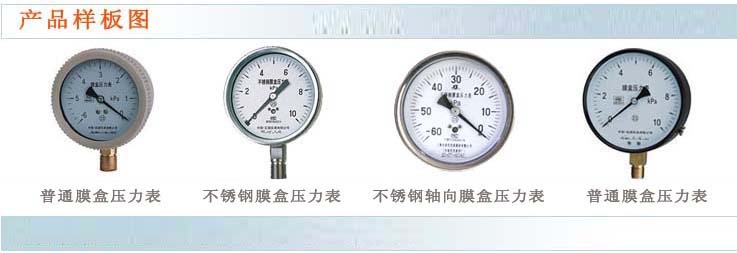

(不銹鋼)膜盒壓力表 YE系列

產品型號

生產廠家

類別
壓力表

想了解更多有關自儀產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

產品介紹：

不銹鋼膜盒壓力表參照原膜盒壓力表的結構特點而研制的具有耐腐蝕作用的微壓表，應用于鍋爐通風和氣體管道等設備上，在耐腐要求較高的工藝流程中測量各種氣體介質的微壓和負壓，為國內用戶對引進國外先進技術設備中同類儀表實現國產化的理想配套產品。

YE-100B、150B系列

型號	標度范圍 (KPA)
型號	正壓	負壓	正負壓
YE-150B	0-1.6	-1.6-0	-0.8-+0.8
YE-150B	0-2.5	-2.5-0	-1.2-+1.2
YE-150B YE-100B	0-4	-4-0	-2-+2
	0-6	-6-0	-3-+3
	0-10	-10-0	-5-+5
	0-16	-16-0	-8-+8
	0-25	-25-0	-12-+12
	0-40	-40-0	-20-+20
注：其它規格產品可面洽

結構原理：

儀表由測量系列(包括接頭。波紋膜盒等)，傳動機構(包括撥桿機構、齒輪傳動機構)指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。儀表工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經齒輪傳動機構的傳動并放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來

YE-100B 在結構上配有調零裝置，可以方便調整零位。

使用環境條件：-25℃～+55℃；相對濕度不大于80%

抗工作環境振動：V.H.3級
